نحوه اسمبل سرور HPE ProLiant DL360 G7
سرور HPE ProLiant DL360 Gen7 یکی از سرورهای قدرتمند و پرفروش رک‌مونت است که به دلیل عملکرد پایدار، پشتیبانی از پردازنده‌های Xeon و قابلیت ارتقا، در دیتاسنترها و سازمان‌ها مورد استفاده قرار می‌گیرد. اما برای تعمیرات، ارتقا یا عیب‌یابی، گاهی لازم است که قطعات آن را جدا کرده و سپس دوباره سرهم کنیم. در این مقاله، نحوه دیس‌اسمبل (باز کردن قطعات) و اسمبل سرور G7 (مونتاژ مجدد) را به‌صورت گام‌به‌گام توضیح می‌دهیم.
فهرست مطالب
ابزارهای مورد نیاز برای اسمبل سرور G7 و جداسازی قطعات آن
قبل از شروع، به این ابزارها نیاز دارید:
- پیچ‌گوشتی چهار سو
- دستکش ضد الکتریسیته ساکن
- مچ‌بند آنتی‌استاتیک (ESD)
- اسپاتول یا ابزار پلاستیکی برای جدا کردن قطعات حساس
- ظرف کوچک برای نگهداری پیچ‌ها
مرحله اول: خاموش کردن و آماده‌سازی سرور
1. سرور را خاموش کنید و آن را از برق جدا کنید.
2. کابل‌های شبکه، برق و سایر اتصالات را از پشت سرور خارج کنید.
3. چند دقیقه صبر کنید تا خازن‌های برد تخلیه شوند.
4. سرور را روی یک سطح صاف و غیر رسانا قرار دهید.
مرحله دوم: باز کردن کیس و پنل‌ها
به‌طور کلی سرورها به‌گونه‌ای ساخته می‌شوند که به آسانی بتوان قطعات آن‌ها را از یکدیگر جدا کرد. این اصل در اسمبل سرور نیز صدق می‌کند.
باز کردن درب بالایی
ضامن قفل درب را فشار دهید و درب را به سمت عقب بکشید و بردارید. بدون هیچ پیچ و مهره‌ای شما می‌توانید به‌راحتی درب بالایی را (مانند کشو) باز کنید. تنها با کشیدن یک اهرم که اتفاقا درب سرور را به محکمی روی آن نگه داشته است.
پشت این در یک راهنما وجود دارد که درباره تمامی قطعات این سرور توضیح داده است. این توضیح در واقع همان Manual سرور است که در هنگام اسمبل سرور می‌توان کمک بزرگی باشد.

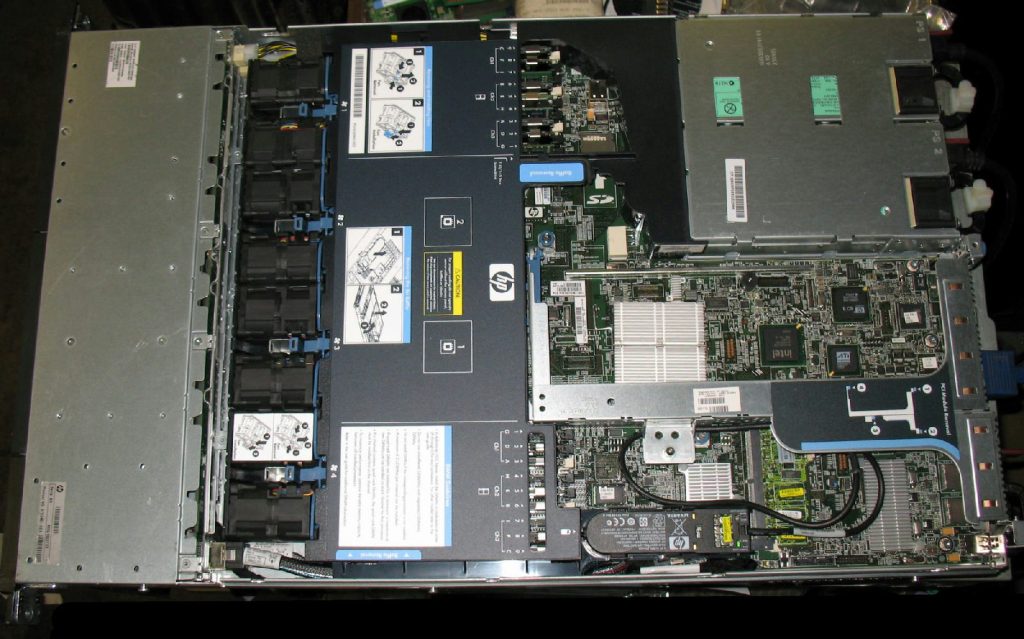

بررسی داخل سرور
تمام اجزا را شناسایی کنید. (مادربرد، پاور، فن‌ها، رم، پردازنده، کارت‌های شبکه). توجه داشته باشید که سرور متشکل از شاسی و مادربرد است. چیدمان تمامی سرورهای DL360، به همین صورت خواهد بود. زیرا معماری آن‌ها از یک مدل پیروی می‌کند.
مرحله سوم: خارج کردن قطعات داخلی
جداسازی هاردها و کنترلر RAID
محل قرارگیری دیسک‌های سرور در جلوی آن است. دیسک‌های در سرورها Hot plug اند. این مزیت باعث افزایش سرعت و کاهش Downtime می‌شود. حتی اگر یک دیسک قبلا Raid شده باشد و حال چراغ آن نارنجی باشد، شما می‌توانید به‌راحتی آن را بیرون بکشید و با یک دیسک دیگر جایگزین کنید. با این کار فرآیند Rebuilding آن نیز به‌طور خودکار انجام خواهد شد.
Hot Plug: به این معنی است که نیاز نیست همانند سیستم‌های کلاینتی برای متصل کردن دیسک به مادربرد، از کابل استفاده کنید.
در هنگام اسمبل سرور G7 نظر داشته باشید که کنترلر RAID یک باتری نیز دارد که برای تامین برق حافظه کش آن استفاده می‌شود. این باتری تضمین می‌کند که در صورت قطع برق، هر داده‌ای که هنوز روی دیسک نوشته نشده اما در حافظه کش ذخیره شده است، از بین نرود. نبود این باتری برای سرور خطرناک است و می‌تواند باعث مشکلاتی از قبیل از دست رفتن داده‌ها و خرابی سیستم‌فایل شود. اما در حال RAID بدون باتری کار می‌کند. چگونه؟
بیشتر کنترلرهای RAID به‌طور خودکار Write-Back-Caching را غیرفعال کرده و به‌حالت Write-Through تغییر می‌دهند. Write-Back Caching یعنی داده‌ها به‌طور موقت در حافظه کش ذخیره می‌شوند و سپس روی دیسک نوشته می‌شوند. اگر در این حالت برق قطع شود، داده‌های کش شده ممکن است از بین بروند. Write-Through Caching داده‌ها را مستقیما روی دیسک می‌نوسد و از کش عبور نمی‌دهد. این روش امن‌تر است اما عملکرد نوشتن را به‌شدت کندتر می‌کند.
قفل هر هارد را باز کنید و آن را بیرون بکشید. اگر کنترلر RAID نصب شده است، آن را از اسلات PCI جدا کنید.
خارج کردن کاور
روی اکثر سرورها یک کاور وجود دارد. آن را از روی قطعات بردارید.
خارج کردن رم‌ها
دو سوکت CPU در وسط سرور جای گرفته‌اند که هرکدام تا ۹ عدد رم را پشتیبانی می‌کنند. رم‌های سمت راست فقط توسط CPU سمت راست و رم‌های سمت چپ، فقط توسط CPU سمت چپ، ساپورت می‌شوند. سه کانال مجزا نیز برای رم‌ها وجود دارد که بهتر است که در هنگام اسمبل سرور، ابتدا رم‌ها را در یک کانال، قرار دهید تا Performance بهتری دریافت کنید.
برای خارج کردن رم‌ها در هنام اسمبل سرور G7، ضامن‌های کناری رم را باز کرده و رم را بیرون بکشید.
خارج کردن فن‌ها
ضامن‌های هر فن را آزاد کنید و به آرامی آن را بیرون بکشید.
جدا کردن پاور سرور
کابل پاور را از مادربرد جدا کنید و قفل آن را فشار دهید و آن را بیرون بکشید.
اسمبل مجدد سرور
حالا مراحل بالا را به‌صورت معکوس انجام دهید:
1. قرار دادن پاور و اتصال کابل‌ها
2. نصب مجدد کنترلر RAID و هاردها
3. قرار دادن رم‌ها در اسلات‌های مناسب
4. نصب فن‌ها و اتصال کابل‌های آن‌ها
5. بستن درب کیس و بررسی نهایی اتصالات
نصب و راه‌اندازی مجدد پس از اسمبل سرور
1. سرور را به برق متصل کنید.
2. آن را روشن کرده و وارد بایوس شوید.
3. بررسی کنید که تمام سخت‌افزارها به‌درستی شناسایی شده‌اند.
4. در صورت نیاز، تنظیمات RAID را بازیابی کنید.
نتیجه‌گیری
با دنبال کردن این مراحل، می‌توانید سرور HP DL360 G7 را به‌راحتی دی‌اسمبل و اسمبل کنید. این کار برای ارتقا، تعمیرات یا بررسی مشکلات سخت‌افزاری ضروری است. همیشه هنگام کار با قطعات حساس، از اقدامات ضد الکتریسیته ساکن استفاده کنید تا از آسیب به سخت‌افزار جلوگیری شود. برای اجرای این مراحل آماده اید؟
